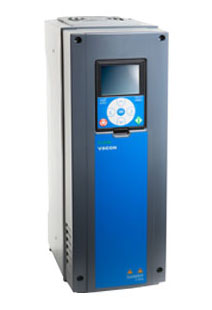

VACON 100 FLOW
Преобразователь частоты VACON 100 FLOW предназначен для оптимизации управления потоком в системах с насосами и вентиляторами. Эта система сочетает в себе ключевые функции VACON 100 со специализированными функциями, рассчитанными на управление потоком.
Области
применения:
- Промышленные
системы водообработки (Системы охлаждающей воды, Бойлерные водяные
системы)
- Общепромышленное
применение (Компрессоры,
Насосы и
вентиляторы)
Напряжение
и
диапазон мощностей:
3 х 208–240 В (0,55–90 кВт)3 х 380–500 В (1,1–630 кВт)3 x 525–690 В (5,5–800 кВт)
Особенности и преимущества:
Для насосов:
- Оптимизация производственных процессов на основе потребности, точное управление и экономия электроэнергии
- Простота выбора для любого двигателя
- Двигатель на постоянных магнитах обеспечивает более высокую удельную мощность, в нем используется меньше механических компонентов
Для вентиляторов:
- Экономия времени при эксплуатации и при обслуживании
- Продление срока службы вентиляторов за счет снижения механической нагрузки
- Простота выбора для любого двигателя
- Двигатель на постоянных магнитах обеспечивает более высокую удельную мощность, соответственно помогает экономить электроэнергию.
Для компрессоров:
- Подходит для разных вариантов установки
- Простая интеграция с оборудованием, экономия пространства, снижение затрат на интеграцию и охлаждение
Коды для заказов VACON 100 FLOW:
VACON 0100-3L-0003-2, VACON 0100-3L-0004-2, VACON 0100-3L-0007-2, VACON 0100-3L-0008-2, VACON 0100-3L-0011-2, VACON 0100-3L-0012-2, VACON 0100-3L-0018-2, VACON 0100-3L-0024-2, VACON 0100-3L-0031-2, VACON 0100-3L-0048-2, VACON 0100-3L-0062-2, VACON 0100-3L-0075-2, VACON 0100-3L-0088-2, VACON 0100-3L-0105-2, VACON 0100-3L-0140-2, VACON 0100-3L-0170-2, VACON 0100-3L-0205-2, VACON 0100-3L-0261-2, VACON 0100-3L-0310-2, VACON 0100-3L-0003-5, VACON 0100-3L-0004-5, VACON 0100-3L-0005-5, VACON 0100-3L-0008-5, VACON 0100-3L-0009-5, VACON 0100-3L-0012-5, VACON 0100-3L-0016-5, VACON 0100-3L-0023-5, VACON 0100-3L-0031-5, VACON 0100-3L-0038-5, VACON 0100-3L-0046-5, VACON 0100-3L-0061-5, VACON 0100-3L-0072-5, VACON 0100-3L-0087-5, VACON 0100-3L-0105-5, VACON 0100-3L-0140-5, VACON 0100-3L-0170-5, VACON 0100-3L-0205-5, VACON 0100-3L-0261-5, VACON 0100-3L-0310-5, VACON 0100-3L-0385-5, VACON 0100-3L-0460-5, VACON 0100-3L-0520-5, VACON 0100-3L-0590-5, VACON 0100-3L-0650-5, VACON 0100-3L-0730-5, VACON 0100-3L-0820-5, VACON 0100-3L-0920-5, VACON 0100-3L-1040-5, VACON 0100-3L-1180-5, VACON 0100-3L-0004-6, VACON 0100-3L-0006-6, VACON 0100-3L-0009-6, VACON 0100-3L-0011-6, VACON 0100-3L-0018-6, VACON 0100-3L-0022-6, VACON 0100-3L-0027-6, VACON 0100-3L-0034-6, VACON 0100-3L-0041-6, VACON 0100-3L-0052-6, VACON 0100-3L-0062-6, VACON 0100-3L-0080-6, VACON 0100-3L-0100-6, VACON 0100-3L-0125-6, VACON 0100-3L-0144-6, VACON 0100-3L-0208-6, VACON 0100-3L-0007-7, VACON 0100-3L-0010-7, VACON 0100-3L-0013-7, VACON 0100-3L-0018-7, VACON 0100-3L-0022-7, VACON 0100-3L-0027-7, VACON 0100-3L-0034-7, VACON 0100-3L-0041-7, VACON 0100-3L-0052-7, VACON 0100-3L-0062-7, VACON 0100-3L-0080-7, VACON 0100-3L-0100-7, VACON 0100-3L-0125-7, VACON 0100-3L-0144-7, VACON 0100-3L-0170-7, VACON 0100-3L-0208-7, VACON 0100-3L-0261-7, VACON 0100-3L-0325-7, VACON 0100-3L-0385-7, VACON 0100-3L-0416-7, VACON 0100-3L-0460-7, VACON 0100-3L-0520-7, VACON 0100-3L-0590-7, VACON 0100-3L-0650-7, VACON 0100-3L-0750-7, VACON 0100-3L-0820-7

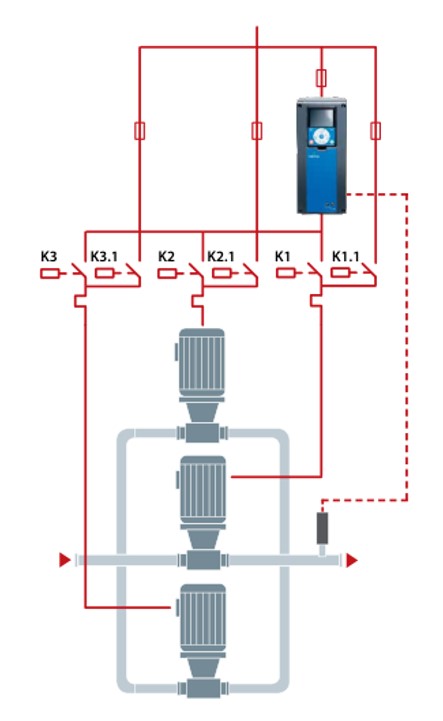

Multipump VACON 100 FLOW
- VACON
100
FLOW обеспечит
максимальную функциональность и экономичность вашего
процесса
- Использование
нескольких
насосов вместо
одного приводит
к увеличению
эффективности,
поскольку нагрузка распределяется между несколькими
насосами
- Более
высокая степень
резервирования:
если один насос
сломается, его
нагрузка будет
распределена среди
остальных
насосов
- Multipump
представляет собой
решение с
одним преобразователем
частоты, в
котором преобразователь
частоты управляет
работой
основного насоса
- Максимум
8
насосов
- Нет необходимости
в
использовании внешнего контроллера
- Чередование
между
всеми
насосами либо
только между
вспомогательными насосами.

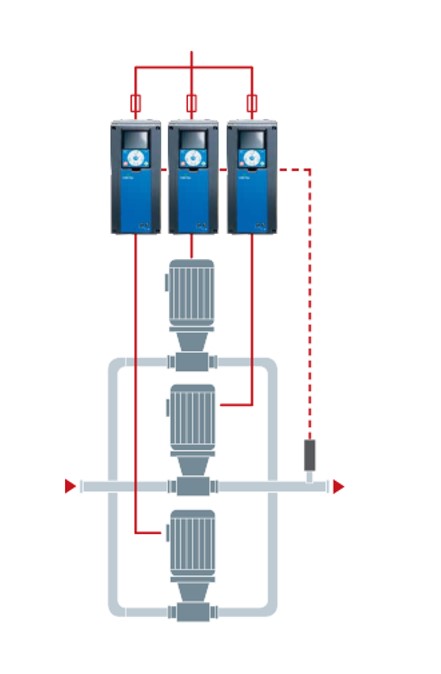

Multimaster и Multifollower VACON 100 FLOW
- При использовании технологии Multimaster для управления каждым насосом используется собственный преобразователь частоты
- Встроенный
интерфейс RS485 позволяет
организовать
связь между
преобразователями
частоты без
использования внешних
контроллеров
- По мере увеличения
расхода основной
преобразователь
частоты увеличивает
скорость до
максимального порогового
значения,
после чего
нагрузка передается на
следующий преобразователь
частоты
- Режим Multifollower использует тот же принцип, что и Multimaster, отличие в том, что при увеличении расхода, при котором будет превышен ресурс основного преобразователя частоты, система параллельно включает в работу дополнительные преобразователи частоты.
- Максимум
8
насосов
- Нет необходимости
в
использовании внешнего контроллера
- Обмен
данными
между
преобразователями частоты
через
встроенные модули
RS-485
Технические характеристики VACON 100 FLOW
Подключение к сети | Входное напряжение | 208-240 В; 380-500 В; 525-690 В |
Входная частота | 50-60 Гц | |
Подключение двигателя | Выходное напряжение | 0 - входное напряжение |
Выходная частота | 0-320 Гц | |
Цепь управления | Входы и выходы | 2 аналог. входа, 6 цифр. входов, 1 аналог. выход, 10 В опорн., 24 В вх., 2 x 24 В вых., 3 рел. выхода или 2 рел. выхода + вход термистора |
Ethernet | Modbus TCP/IP, BACnet IP, PROFINET, EtherNet/IP | |
RS485 | Modbus RTU, Metasys N2, BACnet MSTP | |
Условия окружающей среды | Рабочая температура окружающего воздуха | -10 °C ... 50 °C (-14 °F ... 122 °F), снижение номинальных характеристик 1,5 %/1 °C при температуре выше 40 °C (104 °F) |
Степень защиты корпуса | IP21/UL Type 1 в стандартной версии IP54/UL Type 12 по заказу IP00 для типоразмеров MR8-MR12 | |
ЭМС | Помехоустойчивость | IEC 61800-3, первые и вторые условия эксплуатации |
Излучение помех | IEC 61800-3, Категория C2 IEC 61800-3, Категория C3 для модулей IP00 и корпусных преобразователей частоты | |
Функциональная безопасность | Safe Torque Off | Дополнительная плата OPT-BJ |
Габаритные размеры VACON 100 FLOW
Типоразмер | IP21 и IP54 | IP00 | Корпусной преобразователь частоты, классы защиты IP21 и IP54 | |||||||||
Ш х В х Г | Вес | Ш х В х Г | Вес | Ш х В х Г | Вес | |||||||
мм | дюймов | кг | фунтов | мм | дюймов | кг | фунтов | мм | дюймов | кг | фунтов | |
MR4 | 128 x 328 x 190 | 5 x 12,9 x 7,5 | 6 | 13,2 | ||||||||
MR5 | 144 x 419 x 214 | 5,7 x 16,5 x 8,4 | 10 | 22 | ||||||||
MR6 | 195 x 557 x 229 | 7,7 x 21,9 x 9 | 20 | 44,1 | ||||||||
MR7 | 237 x 660 x 259 | 9,3 x 26 x 10,2 | 37,5 | 82,7 | ||||||||
MR8 | 290 x 966 x 343 | 11,4 x 38 x 13,5 | 66 | 146 | 290 x 794 x 343 | 11,4 x 31,3 x 13,5 | 62 | 137 | 406 x 2100 x 600 | 16,0 x 82,7 x 23,6 | 200 | 440 |
MR9 | 480 x 1150 x 365 | 18,9 x 45,3 x 14,4 | 120 | 264 | 480 x 840 x 365 | 18,9 x 33,1 x 14,4 | 104 | 228 | 606 x 2100 x 600 | 23,9 x 82,7 x 23,6 | 270 | 595 |
MR10 | 508 x 980 x 525 | 20,0 x 38,6 x 20,7 | 205 | 452 | 606 x 2100 x 600 | 23,9 x 82,7 x 23,6 | 420 | 925 | ||||
MR12 | 1016 x 980 x 525 | 40,0 x 38,6 x 20,7 | 410 | 905 | 1212 х 2100 х 600 | 47,7 х 82,7 х 23,6 | 850 | 1870 | ||||
Код
типа VACON 100 FLOW
Код | Описание |
VACON0100 | Номенклатура изделий VACON 100 |
3L | 3-фазный вход |
0310 | Номинальный ток преобразователя частоты в амперах. Например, 0310 = 310 A |
5 | Напряжение питающей сети 2 = 208–240 В 4 = 380–480 В 5 = 380–500 В 6 = 525–600 В 7 = 525–690 В |
ED | Тип корпуса (пусто) = модульный преобразователь частоты ED = корпусной преобразователь частоты |
FLOW | Тип преобразователя частоты (пусто) = VACON 100 INDUSTRIAL, для многоцелевых систем FLOW = VACON 100 FLOW, для интеллектуальное управления технологическими процессами |
R02 | Код региона (пустой) = международная версия R02 = Северная Америка |
+IP54 | Коды дополнительных устройств. Существуют различные варианты исполнения (дополнительные устройства), например +IP54 = преобразователь частоты с классом защиты IP54 |
Функции привода переменного тока VACON
Можно
выбрать приложение, которое требуется для вашего технологического
процесса: стандартная плата ввода-вывода,
система отопления, вентиляции и
кондиционирования воздуха,
ПИД-управление, многонасосная система (с одним приводом) или многонасосная система (с несколькими приводами).
Привод автоматически выполняет требуемые настройки,
чтобы упростить ввод в
эксплуатацию.
- Мастеры для первого запуска и для
противопожарного режима.
- Мастеры для каждого приложения:
стандартная плата ввода-вывода, система
отопления, вентиляции и кондиционирования
воздуха, ПИД-управление, многонасосная система
(с одним приводом) и многонасосная система (с несколькими приводами).
- Кнопка FUNCT (ФУНКЦИИ) для удобства переключения источников сигналов местного и дистанционного управления. В
качестве источника сигналов
дистанционного управления
может использоваться плата ввода/вывода или шина
Fieldbus. Для выбора источника сигналов
дистанционного управления используется
соответствующий параметр.
- Восемь предустановленных частот.
- Функции потенциометра двигателя.
- Функция промывки.
- Два программируемых значения времени линейного изменения скорости, два контролируемых параметра и три диапазона запрещенных частот.
- Принудительный останов.
- Страница управления для контроля и управления наиболее важными параметрами.
- Отображение данных шины Fieldbus.
- Автоматический сброс.
- Различные режимы предварительного прогрева, используемые для предотвращения конденсации.
- Максимальная выходная частота 320 Гц.
- Имеются функции часов реального времени и таймера (требуется дополнительная аккумуляторная батарея). Можно запрограммировать
три временных канала для
реализации различных функций привода.
- Имеется внешний ПИД-регулятор. Например, можно применять для управления клапаном с использованием платы ввода/вывода
привода переменного тока.
- Функция спящего режима для сбережения энергии, которая автоматически разрешает и запрещает работу привода.
- Двухзонный ПИД-регулятор (два различных
сигнала обратной связи: регулирование
минимума и максимума.
- Два источника уставки для ПИД-регулятора. Выбор может
осуществляться с
помощью цифрового входа.
- Функция форсирования уставки ПИД-регулятора.
- Функция прямой связи (регулирование по возмущению) для улучшения реакции на изменения процесса.
- Контроль параметров процесса.
Управление несколькими насосами для систем с
одним и несколькими приводами.
- Режимы с несколькими ведущими и ведомыми насосами в системе с несколькими приводами.
- Система с несколькими насосами, использующая часы реального времени для автоматической замены насосов.
- Счетчик технического обслуживания.
- Функции управления насосом: управление заливочным насосом, управление подпорным насосом, автоматическая очистка
рабочего колеса насоса, контроль
давления на входе насоса и защита от
замерзания.
Монтаж VACON 100
Преобразователи частоты, имеют степень защиты корпуса IP00. Их необходимо монтировать в шкаф или другой корпус с надлежащей степенью защиты от условий окружающей среды в зоне монтажа.
Убедитесь, что шкаф обеспечивает защиту от воды, влажности, пыли и других загрязнений. Шкаф также должен иметь достаточную прочность, соответствующую весу приводного модуля IP00 и других устройств. При подготовке к монтажу следует учитывать местные нормативы.
Преобразователь частоты монтируется на стене в вертикальном положении. Установку преобразователя частоты следует выполнять с помощью винтов или других компонентов, включенных в комплект поставки.
Диапазон мощности привода составляет 75–800 кВт, диапазоны напряжений — 380–500 В или 525–690 В. Привод поставляется в шкафу и доступен в четырех различных размерах корпуса: MR8, MR9, MR10 и MR12. Привод может размещаться в одном или нескольких шкафах.
Привод выпускается в двух региональных версиях: IEC (соответствует критериям IEC) или NAM (соответствует критериям UL).
Убедитесь, что шкаф обеспечивает защиту от воды, влажности, пыли и других загрязнений. Шкаф также должен иметь достаточную прочность, соответствующую весу приводного модуля IP00 и других устройств. При подготовке к монтажу следует учитывать местные нормативы.
Преобразователь частоты монтируется на стене в вертикальном положении. Установку преобразователя частоты следует выполнять с помощью винтов или других компонентов, включенных в комплект поставки.
Диапазон мощности привода составляет 75–800 кВт, диапазоны напряжений — 380–500 В или 525–690 В. Привод поставляется в шкафу и доступен в четырех различных размерах корпуса: MR8, MR9, MR10 и MR12. Привод может размещаться в одном или нескольких шкафах.
Привод выпускается в двух региональных версиях: IEC (соответствует критериям IEC) или NAM (соответствует критериям UL).
Ввод
в эксплуатацию VACON
100 FLOW
1.
Соблюдайте технику безопасности.
2.
Подключите заземление к клемме защитного заземления.
3.
Проверьте соответствие компонентов и заводской таблички ПЧ: серийный номер ПЧ
соответствует заказному;
входное напряжение ПЧ совпадает с напряжением сети; номинальное напряжение двигателя не превышает выходное напряжение ПЧ; номинальный ток
двигателя не превышает выходной ток ПЧ.
4.
Проверьте условия установки преобразователя частоты:
- внешние условия должны соответствовать IP устройства, при наличии пыли и
падающих капель воды, устройство
необходимо устанавливать в шкаф;
- относительна влажность не превышает 95%, при отсутствии конденсации, рабочая
температура окружающей
среды 0-40 °С. При температуре от -10 до
0 °С и свыше +40 °С работа будет происходить с пониженными характеристиками. Не рекомендуется эксплуатировать
ПЧ при температурах ниже -10 °С и свыше +50 °С, так как это сокращает срок службы изделия.
Запрещается включать устройство при температуре ниже 0 °С;
- имеется возможность вентиляции ПЧ;
- высота установки не превышает 1000м над уровнем моря.
5.
Проверьте правильность подсоединения сети питания.
6.
Проверьте правильность подсоединения питания двигателя (клеммы U/T1-V/T2-W/T3).
7.
Подключите привод к сети.
