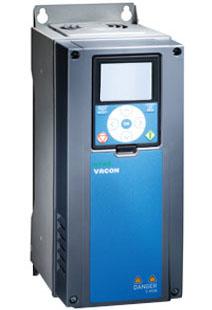

VACON 100 HVAC
VACON 100 HVAC, разработанный специально для применения в системах обогрева, вентиляции и кондиционирования воздуха (ОВК), позволяет улучшить, например, эксплуатационные характеристики насосов, вентиляторов и компрессоров. Этот преобразователь частоты представляет собой выгодное вложение средств с коротким сроком окупаемости, так как все необходимые аппаратные средства, дополнительные устройства ввода/вывода и протоколы связи являются встроенными и соответствуют наиболее жестким требованиям в строительной промышленности.
Области
применения:
- Насосы
- Вентиляторы
- Компрессоры
- Охладители
Напряжение
и
диапазон мощностей:
230 В ... 0,55–90 кВт500 В ... 1,1–630 кВт690 В ... 5,5–800 кВт
Особенности и преимущества:
- Высокая надежность в сложных условиях эксплуатации благодаря использованию печатных плат со специальным покрытием и корпусов класса защиты IP21 / тип 1 и IP54 / тип 12
- Эффективная интеграция в системы автоматизации благодаря встроенной функции связи через Ethernet и RS485
- Экономия затрат и работа без помех благодаря встроенным фильтрам ВЧ-помех и фильтрам гармоник
- Быстрая и простая установка благодаря графической клавиатуре, интуитивно понятным мастерам настройки параметров и онлайн-поддержке
- Экономия места благодаря возможности монтажа устройств вплотную друг к другу
Коды для заказов VACON 100 HVAC: VACON 0100-3L-0003-2,
VACON
0100-3L-0004-2,
VACON
0100-3L-0007-2,
VACON
0100-3L-0008-2,
VACON
0100-3L-0011-2,
VACON
0100-3L-0012-2,
VACON
0100-3L-0018-2,
VACON
0100-3L-0024-2,
VACON
0100-3L-0031-2,
VACON
0100-3L-0048-2,
VACON
0100-3L-0062-2,
VACON
0100-3L-0075-2,
VACON
0100-3L-0088-2,
VACON
0100-3L-0105-2,
VACON
0100-3L-0140-2,
VACON
0100-3L-0170-2,
VACON
0100-3L-0205-2,
VACON
0100-3L-0261-2,
VACON
0100-3L-0310-2, VACON 0100-3L-0003-5,
VACON
0100-3L-0004-5,
VACON
0100-3L-0005-5,
VACON
0100-3L-0008-5,
VACON
0100-3L-0009-5,
VACON
0100-3L-0012-5,
VACON
0100-3L-0016-5,
VACON
0100-3L-0023-5,
VACON
0100-3L-0031-5,
VACON
0100-3L-0038-5,
VACON
0100-3L-0046-5,
VACON
0100-3L-0061-5,
VACON
0100-3L-0072-5,
VACON
0100-3L-0087-5,
VACON
0100-3L-0105-5,
VACON
0100-3L-0140-5,
VACON
0100-3L-0170-5,
VACON
0100-3L-0205-5,
VACON
0100-3L-0261-5,
VACON
0100-3L-0310-5,
VACON
0100-3L-0385-5,
VACON
0100-3L-0460-5,
VACON
0100-3L-0520-5,
VACON
0100-3L-0590-5,
VACON
0100-3L-0650-5,
VACON
0100-3L-0730-5,
VACON
0100-3L-0820-5,
VACON
0100-3L-0920-5,
VACON
0100-3L-1040-5,
VACON
0100-3L-1180-5, VACON 0100-3L-0004-6,
VACON
0100-3L-0006-6,
VACON
0100-3L-0009-6,
VACON
0100-3L-0011-6,
VACON
0100-3L-0018-6,
VACON
0100-3L-0022-6,
VACON
0100-3L-0027-6,
VACON
0100-3L-0034-6,
VACON
0100-3L-0041-6,
VACON
0100-3L-0052-6,
VACON
0100-3L-0062-6,
VACON
0100-3L-0080-6,
VACON
0100-3L-0100-6,
VACON
0100-3L-0125-6,
VACON
0100-3L-0144-6,
VACON
0100-3L-0208-6, VACON 0100-3L-0007-7,
VACON
0100-3L-0010-7,
VACON
0100-3L-0013-7,
VACON
0100-3L-0018-7,
VACON
0100-3L-0022-7,
VACON
0100-3L-0027-7,
VACON
0100-3L-0034-7,
VACON
0100-3L-0041-7,
VACON
0100-3L-0052-7,
VACON
0100-3L-0062-7,
VACON
0100-3L-0080-7,
VACON
0100-3L-0100-7,
VACON
0100-3L-0125-7,
VACON
0100-3L-0144-7,
VACON
0100-3L-0170-7,
VACON
0100-3L-0208-7,
VACON
0100-3L-0261-7,
VACON
0100-3L-0325-7,
VACON
0100-3L-0385-7,
VACON
0100-3L-0416-7,
VACON
0100-3L-0460-7,
VACON
0100-3L-0520-7,
VACON
0100-3L-0590-7,
VACON
0100-3L-0650-7,
VACON
0100-3L-0750-7,
VACON
0100-3L-0820-7
Технические характеристики VACON 100 HVAC
Подключение к сети | Входное напряжение | 208-240 В, 380-500 В, 525-600 В, от -10% до +10% |
Входная частота | 50-60 Гц | |
Подключение двигателя | Выходное напряжение | 0 - входное напряжение |
Выходная частота | 0-320 Гц | |
Цепь управления | Входы и выходы | 2 аналог. входа, 6 цифр. входов, 1 аналог. выход, 10 В опорн., 24 В вх., 2 х 24 В вых., 3 рел. выхода или 2 рел. выхода + вход термистора |
Ethernet | Modbus TCP/IP, Bacnet IP, PROFINET, EtherNet/IP | |
RS485 | Modbus RTU, Metasys N2, BACnet MSTP | |
Условия окружающей среды | Рабочая температура окружающего воздуха | -10 °C...50 °C (-14 °F...122 °F), снижение номинальных характеристик 1,5%/1 °C при температуре выше 40 °C (104 °F) |
Степень защиты корпуса | IP21/UL Type 1 в стандартной версии IP54/UL Type 12 по заказу IP00 для типоразмеров MR8-MR12 | |
ЭМС | Помехоустойчивость | IEC 61800-3, первые и вторые условия эксплуатации |
Излучение помех | IEC 61800-3, Категория C2 IEC 61800-3, Категория C3 для модулей IP00 и корпусных преобразователей частоты | |
Функциональная безопасность | Safe Torque Off | Дополнительная плата OPT-BJ |
Монтаж VACON 100 HVAC
Преобразователь частоты монтируется на стене в вертикальном положении. Установку преобразователя частоты следует выполнять с помощью винтов или других компонентов, включенных в комплект поставки.
