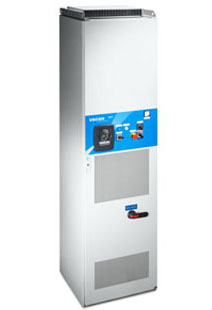

Преобразователь частоты VACON NXC - Преобразователи частоты VACON



Подключение к сети	Входное напряжение Uin	208.. .240 В; 380.. .500 В; 525...690 В; -10%.. .+ 10%
	Входная частота	45...66 Гц
	Частота подключений к сети	Одно включение в минуту или меньше (нормальный режим)
Подключение двигателя	Выходное напряжение	0 - Uin
	Длительный выходной ток	Высокая перегрузочная способность: IH, температура окружающей среды не более +50 °C (>FR10 + 40 °C) Низкая перегрузочная способность: IL, температура окружающей среды не более +40 °С
	Перегрузочная способность	Высокая 1,5 x Ih (1 мин/10 мин), низкая: 1,1 x Il (1 мин/10 мин)
	Макс. пусковой ток	Is на 2 с каждые 20 с
	Выходная частота	0.320 Гц
Характеристики управления	Режим управления	Векторное управление с разомкнутой цепью воздействий (5--150% базовой частоты вращения): регулировка частоты вращения 0,5%, динамика 0,3%/с, момент <2%, время роста момента ~5 мс Векторное управление с замкнутой цепью воздействий (весь диапазон частоты вращения): регулировка частоты вращения 0,01%, динамика 0,2%/с, момент <2%, время роста момента ~2 мс
	Частота коммутации	NX 2/ NX_5:  до NX_0061 включительно: 1.16 кГц; заводская установка 10 кГц
		NX_6: От NX_0072: 1.6    кГц; заводская установка 3,6 кГц 1.6    кГц; заводская установка 1,5 кГц
	Точка ослабления поля	8.320 Гц
	Время разгона	0.3000 с
	Время торможения	0.3000 с
	Торможение	Торможение постоянным током: 30% TN (без тормозного резистора), торможение магнитным потоком
Условия окружающей среды	Рабочая температура окружающей среды	-10 (без инея).+50 °С: Ih (>FR10 + 40 °С) -10 (без инея).. .+40 °С: Il
	Температура хранения	-40 .+70 °С
	Относительная влажность	0-95%, без конденсации влаги, без коррозионного воздействия, без капель воды
	Качество воздуха: - химические пары; - твердые частицы	МЭК 60721-3-3, блок в режиме эксплуатации, класс 3С2 (испытания проводились в соответствии с МЭК 60068-2-60, метод I С СН2 и SO2) МЭК 60721-3-3, блок в режиме эксплуатации, класс 3С2
	Высота над уровнем моря	100% нагрузка (без снижения номинальных параметров) до 1000 м 1% снижение номинальных параметров на каждые 100 м свыше 1000 м; не выше 4866 м (690 В макс. 2000 м)
	Вибрации EN 50178/EN 60068-2-6	5...150 Гц: амплитуда перемещений 1 мм (максимальная) в диапазоне 5.15,8 Гц (>FR10: 0,25 мм (максимальная) на частоте 5.31 Гц). Макс. амплитуда ускорения 1 g в диапазоне 15,8.150 Гц (>FR10: 1 g на частоте 31.150 Гц)
	Удар EN 50178, EN 60068-2-27	Испытание на удар методом сбрасывания (для соответствующих значений массы груза) Хранение и транспортировка: макс. 15 g, 11 мс (в упаковке).
ЭМС	Помехоустойчивость	Удовлетворяет всем требованиям к защищенности промышленного оборудования стандарта по ЭМС
	Излучения помех	ЭМС уровень С: EN 61800-3, категория С1 ЭМС уровень Н: EN 61800-3, категория С2 ЭМС уровень L: EN 61800-3, категория С3 ЭМС уровень T: решение с низкими токами утечки на землю пригодно для сетей с изолированной нейтралью (IT) (возможна модификация для этой цели блоков уровня L или Н)
Безопасность		EN 50178, EN 60204-1, МЭК 61800-5-1, СЕ, UL, ^L (более подробно см. на паспортной табличке блока)
Функциональная безопасность *	Защитное отключение по крутящему моменту (STO)	EN/МЭК 61800-5-2 «Защитное отключение по крутящему моменту» (STO) SIL2, EN ISO 13849-1 PL «d», категория 3, EN 62061: SILa2, МЭК 61508: SIL2
	Предохранительный останов (SS1)	EN /МЭК 61800-5-2 «Предохранительный останов 1» (SS1) SIL2, EN ISO 13849-1 PL «d», категория 3, EN /МЭК 62061: SIL^, МЭК 61508: SIL2
	Термисторный вход ATEX	94/9/EC CE 0537 Ex 11 (2) GD
Подключение плат управления (OPT-A1, -A2 или OPT-A1, -A3)	Потенциальный аналоговый вход	0.+24 В (-10 В.+10 В джойстик), R| = 200 кОм, разрешение 0,1%, погрешность ±1%
	Токовый аналоговый вход	0(4).20 мА, R| = 250 Ом дифференциальный, разрешение 0,1%, погрешность ±1%
	Дискретные входы	6, положительная или отрицательная логика; 18.30 В пост, тока
	Вспомогательное напряжение	+24 В, ± 5%, макс. нагрузка 250 мА
	Опорное выходное напряжение	+ 10 В, +3%, макс. нагрузка 10 мА
	Аналоговый выход	0(4).20 мА; RL макс. 500 Ом, разрешение 10 бит, погрешность ±2%.
	Дискретный выход	Открытый коллектор, 50 мА/48 В
	Релейные выходы	2 программируемых взаимозаменяемых (НО/НЗ) релейных выхода (OPT-A3: НО/НЗ+НО) Коммутационная способность: 24 В пост. тока/8 A, 250 В перем. тока/8 A, 125 В пост. тока/0,4 A Минимальная коммутируемая нагрузка: 5 В/10 мА
	Термисторный вход (OPT-A3)	С гальванической развязкой, Rсраб. = 4,7 кОм
Защитные функции		Защита от перенапряжения, низкого напряжения, замыкания на землю, контроль сетевого напряжения, контроль фаз двигателя, максимальная защита, защита от перегрева привода, перегрузки, опрокидывания и недогрузки двигателя, защита от короткого замыкания цепей опорного напряжения +24 В и +10 В
* с платой OPT-AF

Код	Описание
NXC	Конструктивное исполнение NXP = настенное/напольное/модульное NXC = шкафное
0520	Номинальный ток 0520 = 520 A
5	Номинальное напряжение сети переменного тока 2 = 208-240 В 5 = 380-500 В 6 = 525-690 В
A	Панель управления A = стандартная буквенно-цифровая B = без локальной панели F = фальш-панель G = с графическим дисплеем
2	Класс защиты 5 = IP54, FR4-10; NXC FR9-FR14; AF9-14 2 = IP21, FR4-11; NXC FR9-FR14; AF9-14 0 = IP00, NXP FR10-14
L	Уровни помехоэмиссии (ЭМС) C = категория C1, EN 61800-3 H = категория C2, EN 61800-3 L = категория C3, EN 61800-3 T = для сетей с изолированной нейтралью (IT) N = требуется защитная оболочка (FR10-FR14)
0	Тормозной прерыватель 0 = без тормозного прерывателя 1 = встроенный тормозной прерыватель

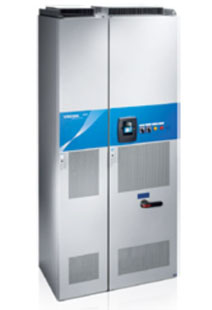

S	Подключение сети S = 6-пульсное T = 12-пульсное O = 6-пульсное + разъединитель (напольное исполнение) R = с низким уровнем гармоник
S	Охлаждение S = стандартное воздушное T = фланцевый монтаж FR4-FR9
F	Цепи управления S = стандартные для FR4-FR8 F = стандартные для FR9 and NXC A = стандартные для NXP FR10-FR12 N = стандартные для IP00 ≥ FR10 и NXC с корпусом IP54 блока управления V = как S, но лакированные G = как F, но лакированные платы O = как N, но лакированные платы B = как A, но лакированные платы
A1	Дополнительные платы; каждый слот представлен двумя символами, где Ax = штатные платы ввода-вывода Bx = платы расширения ввода-вывода Cx = платы сетевого интерфейса Dx = специальные платы
A2
00
00
00
IFD	Опции для NXC
