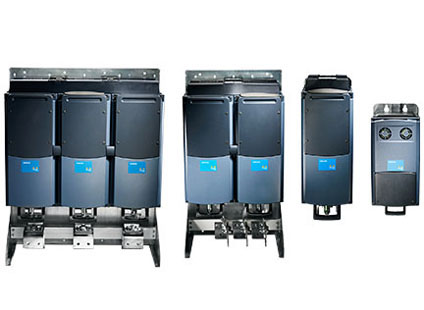

VACON NXP Liquid Cooled Common DC Bus
Преобразователи частоты VACON NXP с жидкостным охлаждением
достигли совершенства
с точки
зрения компактности и удельной мощности. Они хорошо подходят для мест, где
воздушное
охлаждение является труднодоступным, дорогостоящим или непрактичным,
например: при
установке на борту корабля, на большой высоте или просто в местах
с ограниченным
пространством. Преобразователь
частоты VACON NXP с жидкостным
охлаждением
рассеивает в воздух только 0,1–0,15 % потерь тепла. Современный охладительный радиатор
позволяет значительно увеличить эффективность охлаждения компонентов системы.
Области
применения:
- Системы
непрерывной ленты и роликовых транспортеров
- Намоточные
и
размоточные станки
- Краны
- Подъемники
- Приводы
опор
и тележек портальных кранов
- Центрифуги
- Лебедки
- Конвейеры
- Экскаваторы
Напряжение
и диапазон мощностей:
380–500 В ... 7,5–5150 кВт525–690 В ... 110–5300 кВт
Особенности и преимущества:
- Регенерирующий фильтр направляет лишнюю тормозную энергию обратно в общую сеть, позволяя экономить расходы на электроэнергию
- Уменьшение затрат засчет уменьшения количества силовых кабелей и сокращения времени монтажа
- Благодаря компактному размеру сокращаются расходы и уменьшается занимаемое место
- Сложность системы уменьшается, так как предусмотрено пять встроенных разъемов расширения для дополнительных плат ввода-вывода, периферийной шины и функциональной безопасности
- Благодаря активному выпрямителю улучшается устойчивость к падениям напряжения и минимизируются гармонические искажения
- Удобный и простой монтаж компактных дополнительных плат

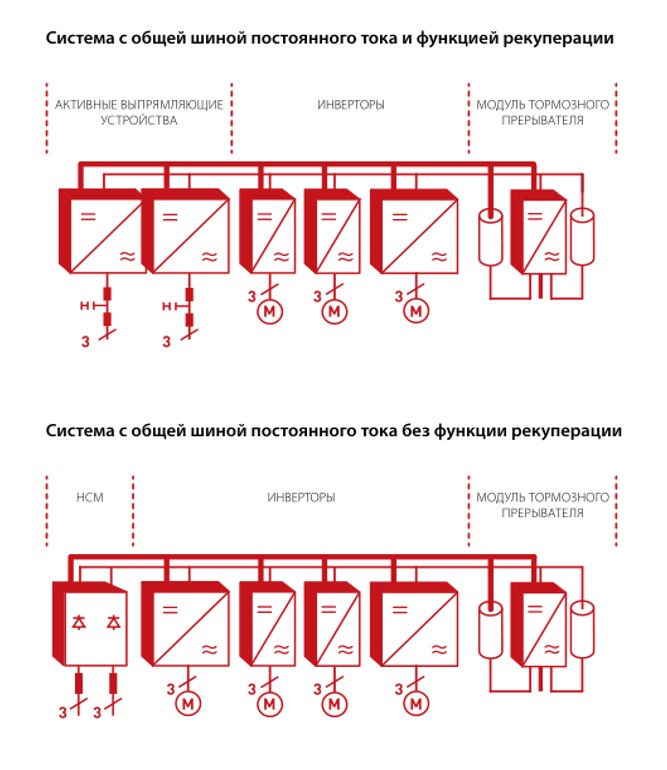

Модули VACON NXP Liquid Cooled Common DC Bus
Существенная экономия электроэнергии и оптимальная производительность достигаются использованием правильной конфигурации. Преобразователь частоты с жидкостным охлаждением может быть использован в различных конфигурациях – от одиночного преобразователя частоты до масштабной системы с общей шиной постоянного тока.
- Преобразователи частоты VACON NXP с жидкостным охлаждением производятся в 6- и 12-пульсных модификациях. Состоит из блока питания, блока управления и, возможно, одного или нескольких входных дросселей. У самой маленькой установки CH3 есть внутренний тормозной прерыватель (стандартное исполнение). Для типоразмера CH72 (только 6-импульсный вариант) и CH74 тормозной прерыватель встроен, в установках другого размера он доступен как опция и устанавливается снаружи.
- Входные выпрямляющие устройства используются для преобразования сетевого напряжения переменного тока в постоянное напряжение и ток. Энергия передается от сети на общую шину постоянного тока, а в некоторых случаях и в обратном направлении.
- Активное выпрямляющее устройство (АВУ) представляет собой двунаправленный (рекуперативный) преобразователь мощности (источник питания), который используется на входе общей шины постоянного тока преобразователей частоты с жидкостным охлаждением. На входе используется внешний фильтр LCL. Модули АВУ подходят для тех сфер применения, где требуются низкие гармоники сети электроснабжения и высокий коэффициент мощности. Модули АВУ можно подключать параллельно друг с другом для повышения мощности или уровня резервирования. При этом модули, установленные на параллельных преобразователях частоты, не взаимодействуют между собой. Модули АВУ также можно подключать к той же сетевой шине, к которой подключены инверторы, что позволяет осуществлять управление модулями и контролировать их работу. Предохранители, фильтры LCL, выпрямители предварительной зарядки и резисторы могут быть подобраны и заказаны отдельно. Фильтры LCL гарантируют, что в любой сети гармоники не будут проблемой. Благодаря коэффициенту мощности более 0,99 и низким гармоникам можно очень точно подбирать трансформаторы, генераторы и другое оборудование цепи питания, не резервируя запас для реактивной мощности. Это может означать экономию в 10 % инвестиций в цепь питания. Кроме того, благодаря возвращению рекуперированной энергии обратно в сеть время окупаемости также сокращается.
- Нерекуперативный силовой модуль (НСМ) представляет собой однонаправленный (моторный) преобразователь мощности, который используется на входе общей шины постоянного тока преобразователей частоты. НСМ работает как диодный мост. На входе используется отдельный внешний дроссель. Это устройство можно использовать в качестве 6- или 12-пульсного выпрямителя, если допустим нормальный уровень гармоник и не требуется рекуперации рекуперация мощности в сеть. Нерекуперативные силовые модули можно подключать параллельно друг с другом для повышения мощности. При этом модули, установленные на параллельных преобразователях частоты, не взаимодействуют между собой.
- Модуль инвертора (МИ) представляет собой двунаправленный инвертор мощности постоянного тока, предназначенный для подачи питания на двигатели переменного тока и для управления такими двигателями. Для питания МИ используется общая шина постоянного тока. При необходимости подключения к активной шине постоянного тока потребуется контур зарядки. На стороне постоянного тока инвертора используется внешний контур зарядки. Резисторы, выключатели и предохранители предварительной зарядки не включены в комплект поставки модуля инвертора и их необходимо подобрать и заказать отдельно.
- Модуль тормозного прерывателя (МТП) представляет собой однонаправленный преобразователь мощности для подачи избыточной энергии с общей шины постоянного тока нескольких преобразователей частоты или с большого преобразователя частоты на резисторы, где такая энергия рассеивается в виде тепла. Использование внешних резисторов обязательно. Однако резисторы или предохранители не входят в комплект поставки модуля тормозного прерывателя, и их необходимо подобрать и заказать отдельно. Модули тормозного прерывателя улучшают динамические характеристики преобразователя частоты в рабочей точке рекуперации и защищают общую шину постоянного тока от перенапряжения. В некоторых случаях они также снижают необходимость вложения средств в активные выпрямляющие устройства.
Коды для заказов VACON NXP:
NXP00165A0N1SWS, NXP00225A0N1SWS, NXP00315A0N1SWS, NXP00385A0N1SWS, NXP00455A0N1SWS, NXP00615A0N1SWS, NXP00725A0N0SWS, NXP00875A0N0SWS, NXP01055A0N0SWS, NXP01405A0N0SWS, NXP01685A0N0SWS, NXP02055A0N0SWS, NXP02615A0N0SWS, NXP03005A0N0SWF, NXP03855A0N0SWF, NXP04605A0N0SWF, NXP05205A0N0SWF, NXP05905A0N0SWF, NXP06505A0N0SWF, NXP07305A0N0SWF, NXP08205A0N0SWF, NXP09205A0N0SWF, NXP10305A0N0SWF, NXP11505A0N0SWF, NXP13705A0N0SWF, NXP16405A0N0SWF, NXP20605A0N0SWF, NXP23005A0N0SWF, NXP24705A0N0SWF, NXP29505A0N0SWF, NXP37105A0N0SWF, NXP41405A0N0SWF, 2xNXP24705A0N0SWF, 2xNXP29505A0N0SWF, 2xNXP37105A0N0SWF, 2xNXP41405A0N0SWF, NXP01706A0T0SWF, NXP02086A0T0SWF, NXP02616A0T0SWF, NXP03256A0T0SWF, NXP03856A0T0SWF, NXP04166A0T0SWF, NXP04606A0T0SWF, NXP05026A0T0SWF, NXP05906A0T0SWF, NXP06506A0T0SWF, NXP07506A0T0SWF, NXP08206A0T0SWF, NXP09206A0T0SWF, NXP10306A0T0SWF, NXP11806A0T0SWF, NXP13006A0T0SWF, NXP15006A0T0SWF, NXP17006A0T0SWF, NXP18506A0T0SWF, NXP21206A0T0SWF, NXP23406A0T0SWF, NXP27006A0T0SWF, NXP31006A0T0SWF, 2xNXP18506A0T0SWF, 2xNXP21206A0T0SWF, 2xNXP23406A0T0SWF, 2xNXP27006A0T0SWF, 2xNXP31006A0T0SWF, NXP00165A0T1IWS, NXP00225A0T1IWS, NXP00315A0T1IWS, NXP00385A0T1IWS, NXP00455A0T1IWS, NXP00615A0T1IWS, NXP00725A0T0IWS, NXP00875A0T0IWS, NXP01055A0T0IWS, NXP01405A0T0IWS, NXP01685A0T0IWS, NXP02055A0T0IWS, NXP02615A0T0IWS, NXP03005A0T0IWF, NXP03855A0T0IWF, NXP04605A0T0IWF, NXP05205A0T0IWF, NXP05905A0T0IWF, NXP06505A0T0IWF, NXP07305A0T0IWF, NXP08205A0T0IWF, NXP09205A0T0IWF, NXP10305A0T0IWF, NXP11505A0T0IWF, NXP13705A0T0IWF, NXP16405A0T0IWF, NXP20605A0T0IWF, NXP23005A0T0IWF, NXP24705A0T0IWF, NXP29505A0T0IWF, NXP37105A0T0IWF, NXP41405A0T0IWF, 2xNXP24705A0T0IWF, 2xNXP29505A0T0IWF, 2xNXP37105A0T0IWF, 2xNXP41405A0T0IWF, NXP01706A0T0IWF, NXP02086A0T0IWF, NXP02616A0T0IWF, NXP03256A0T0IWF, NXP03856A0T0IWF, NXP04166A0T0IWF, NXP04606A0T0IWF, NXP05026A0T0IWF, NXP05906A0T0IWF, NXP06506A0T0IWF, NXP07506A0T0IWF, NXP08206A0T0IWF, NXP09206A0T0IWF, NXP10306A0T0IWF, NXP11806A0T0IWF, NXP13006A0T0IWF, NXP15006A0T0IWF, NXP17006A0T0IWF, NXP18506A0T0IWF, NXP21206A0T0IWF, NXP23406A0T0IWF, NXP27006A0T0IWF, NXP31006A0T0IWF, 2xNXP18506A0T0IWF, 2xNXP21206A0T0IWF, 2xNXP23406A0T0IWF, 2xNXP27006A0T0IWF, 2xNXP31006A0T0IWF, NXN20006A0T0, NXN20006A0T0, NXA01685A0T02WS, NXA02055A0T02WS, NXA02615A0T02WS, NXA03005A0T02WF, NXA03855A0T02WF, NXA04605A0T02WF, NXA05205A0T02WF, NXA05905A0T02WF, NXA06505A0T02WF, NXA07305A0T02WF, NXA08205A0T02WF, NXA09205A0T02WF, NXA10305A0T02WF, NXA11505A0T02WF, NXA13705A0T02WF, NXA16405A0T02WF, NXA20605A0T02WF, NXA23005A0T02WF, NXA01706A0T02WF, NXA02086A0T02WF, NXA02616A0T02WF, NXA03256A0T02WF, NXA03856A0T02WF, NXA04166A0T02WF, NXA04606A0T02WF, NXA05026A0T02WF, NXA05906A0T02WF, NXA06506A0T02WF, NXA07506A0T02WF, NXA08206A0T02WF, NXA09206A0T02WF, NXA10306A0T02WF, NXA11806A0T02WF, NXA13006A0T02WF, NXA15006A0T02WF, NXA17006A0T02WF, NXB00315A0T08WS, NXB00615A0T08WS, NXB00875A0T08WS, NXB01055A0T08WS, NXB01405A0T08WS, NXB01685A0T08WS, NXB02055A0T08WS, NXB02615A0T08WS, NXB03005A0T08WF, NXB03855A0T08WF, NXB04605A0T08WF, NXB05205A0T08WF, NXB05905A0T08WF, NXB06505A0T08WF, NXB07305A0T08WF, NXB01706A0T08WF, NXB02086A0T08WF, NXB02616A0T08WF, NXB03256A0T08WF, NXB03856A0T08WF, NXB04166A0T08WF, NXB04606A0T08WF, NXB05026A0T08WF, NXP13705A5T0RWN-LIQC, NXP16405A5T0RWN-LIQC, NXP08206A5T0RWN-LIQC, NXP09206A5T0RWN-LIQC, NXP10306A5T0RWN-LIQC, NXP11806A5T0RWN-LIQC, NXP13006A5T0RWN-LIQC, NXP15006A5T0RWN-LIQC, NXP17006A5T0RWN-LIQC
