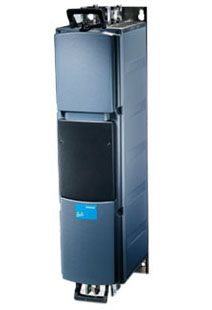

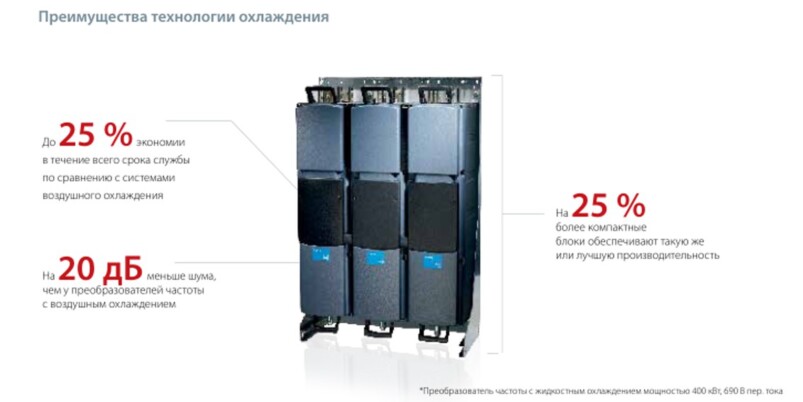

Преобразователь частоты VACON NXP Liquid Cooled - Преобразователи частоты VACON

380–500 В ... 7,5–5150 кВт

525–690 В ... 110–5300 кВт



Подключение к сети	Входное напряжение U^	NX_5: 400,, ,500 В пер. тока (-10 ,. .+ 10 %); 465,, ,800 В пост. тока (-0 ,, ,+0 %) NX_6: 525,690 В пер. тока (-10 ,+10 %); 640,1100 В пост, тока (-0 ,+0 %) NX_8: 525,690 В пер. тока (-10 ,+10 %); 640,1136 В пост, тока (-0 ,+0 Уо)1 NX_8: 525,690 В пер. тока (-10 ,+ 10 %); 640,1200 В пост, тока (-0 ,+0 %)2)
	Входная частота	45,66 Гц
Соединения	Выходное напряжение	0-ивх
	Выходная частота	0,320 Гц
	Выходной фильтр	Блок VACON с жидкостным охлаждением NX_8 unit должен быть оснащен выходным фильтром с индуктивностью не менее 0,7 %.
Характеристики управления	Метод управления	Регулирование частоты U/f Векторное управление с разомкнутым контуром (5-150 % от номинальной скорости): регулирование скорости 0,5 %, динамический показатель 0,3 % сек, линейность крутящего момента < 2 %, время повышения крутящего момента ~5 мс Векторное управление с замкнутым контуром (во всем диапазоне скоростей): регулирование скорости 0,01 %, динамический показатель 0,2 % сек, линейность крутящего момента < 2 %, время повышения крутящего момента ~2 мс
	Частота переключения	NX_5: до NX_0061 включительно: 1,16 кГц; заводская установка по умолчанию 10 кГц Начиная с NX_0072: 1,6 кГц; заводская установка по умолчанию 3,6 кГц (1-10 кГц в специализированных системах) NX_6/NX_8: 1,6 кГц; заводская установка по умолчанию 1,5 кГц
	Точка ослабления поля	8-320 Гц
	Время разгона	0,3000 с
	Время торможения	0,3000 с
	Торможение	Торможение постоянным током: 30 % от TN (без тормозного резистора), торможение магнитным потоком
Условия окружающей среды	Рабочая температура окружающего воздуха	-10 °С (без замораживания) ... +50 °С (при IJ; Преобразователи частоты NX с жидкостным охлаждением должны использоваться в отапливаемом помещении с контролируемой температурой воздуха.
	Температура установки	0,+70 °С
	Температура хранения	От -40 до +70 °C; при температурах ниже 0 °С жидкость из радиаторов должна быть слита
	Относительная влажность	5-96 %, без конденсации влаги, без коррозионного воздействия, без капель воды
	Качество воздуха - пары химикатов - твердые частицы	Недопустимо присутствие коррозионных газов IEC 60721-3-3, устройство в процессе эксплуатации, класс 3C2 IEC 60721-3-3, устройство в процессе эксплуатации, класс 3S2 (недопустимо наличие токопроводящей пыли)
	Высота над уровнем моря	NX_5: (380,500 В): 3000 м над уровнем моря; в случае, если сеть не имеет заземления в угловой точке NX_6/NX_8: (525,690 В) макс. 2000 м на уровнем моря. (Для получения информации о дополнительных требованиях следует обратиться на завод-изготовитель). Возможность работы при нагрузке 100 % (без снижения номинальной мощности) до высоты 1000 м; на высотах более 1000 м необходимо снижение максимальной рабочей окружающей температуры на 0,5 °С на каждые 100 м высоты.
	Вибрация	5,150 Гц
	EN50178/EN60068-2-6	Амплитуда перемещения 0,25 мм (пик) в диапазоне 3-31 Гц Макс. амплитуда ускорения 1 g в диапазоне 31,150 Гц
	Ударное воздействие EN50178, EN60068-2-27	Испытание на падение ИБП (для ИБП соответствующего веса) Хранение и транспортирование: макс. 15 g, 11 мс (в упаковке)
	Степень защиты корпуса	1Р00/стандарт во всем диапазоне мощности (кВт/л. с.)
ЭМС	Помехоустойчивость	Удовлетворяет всем требованиям к помехоустойчивости для ЭМС
	Излучение помех	Уровень излучения электромагнитных помех N, T (сети типа IT)
Безопасность		EN 50178, EN 60204-1, IEC 61800-5-1, CE, UL, CUL (более подробные сведения см. на паспортной табличке блока)
Функциональная безопасность*	STO	EN/IEC 61800-5-2: Safe Torque Off (STO), SIL2 EN ISO 13849-1 PL «d», категория 3, EN 62061: SILCL2, IEC 61508: SIL2.
	SS1	EN/IEC 61800-5-2: Безопасный останов 1 (SS1), SIL2 EN ISO 13849-1 PL «d», категория 3, EN /IEC62061: SILCL2, IEC 61508: SIL2.
	Вход термистора по стандарту ATEX	94/9/EC, CE 0537 Ex 11 (2) GD
Сертификация	Пройденные типовые испытания	SGS Fimko CE, UL
	Типовой сертификат	DNV, BV, Lloyd's Register (сертификаты других классификационных обществ при поставках конкретного заказа)
	Сертификаты наших партнеров	Ex, SIRA
Жидкостное охлаждение	Разрешенные хладагенты	Питьевая вода, Водногликолевая смесь
	Температура охлаждающего агента	0,35 °C У(вход); 35,55 ° С  Повышение температуры во время циркуляции макс. 5 °C Без образования конденсата
	Макс. рабочее давление в системе	6 бар/30 бар пик.
	Потеря давления (при номинальном расходе)	Изменяется в зависимости от размера
Элементы защиты		Защита от повышения напряжения, от понижения напряжения, от замыкания на землю, контроль сетевого питания, контроль фаз двигателя, от перегрузки по току, от перегрева блока, от перегрузки двигателя, от опрокидывания двигателя, от недогрузки двигателя, от короткого замыкания источника напряжения + 24 В и источника напряжения задания + 10 В
*) с платой OPT-AF (для SS1 требуется внешнее реле безопасности)
1 преобразователи частоты NX_8 доступны только в виде блоков Ch6x NXB.
2) Преобразователи частоты NX_8 доступны только в виде блоков Ch6x NXA/NXP

Код	Описание
NXP	Номенклатура изделий
	NXP = блок преобразователя частоты или инвертора NXA = активное входное выпрямляющее устройство NXB = блок тормозного прерывателя NXN = выпрямитель без функций рекуперации
0000	Номинальный ток 0007 = 7 A 0022 = 22 A 0205 = 205 A и т. д.
5	Номинальное напряжение электросети 5 = 380–500 В пер. тока 6 = 525–690 В пер. Тока
A	Клавиатура панели управления A = стандартная буквенно-цифровая B = клавиатура местного управления отсутствует F = имитация панели G = графическая клавиатура
0	Степень защиты корпуса 0 = IP00 5 = IP54
N	Уровни излучения электромагнитных помех N = защита от излучения, отвечающая требованиям ЭМС, отсутствует; должна быть установлена на корпусах T = отвечает требованиям стандарта EN 61800-3 для сетей IT
1	Тормозной прерыватель 0 = без тормозного прерывателя 1 = встроенный тормозной прерыватель (только CH3, CH72 (6- пульсный) и CH74)
S	Модификации аппаратных средств: питание I = модуль инвертора; источник пост. тока 2 = активное входное выпрямляющее устройство S = 6-пульсный с дросселями пер. тока N = 6-пульсный, без дросселей T = 12-пульсный с дросселями пер. тока U = 12-пульсный, без дросселей W = 12-пульсный с индукц.-емкостными дросселями R = с низким уровнем гармоник
W	Модификации аппаратных средств: охлаждение W = модуль с жидкостным охлаждением и алюминиевым радиатором P = модуль с жидкостным охлаждением и алюминиевым радиатором с никелевым покрытием
V	Модификации аппаратных средств: платы F = волоконно-оптическое соединение, стандартное исполнение (от CH61) G = волоконно-оптическое соединение, лаковое покрытие (от CH61) S прямое подключение, стандарт V = прямое подключение, с лаковым покрытием Если используется дополнительная плата OPT-AF N = шкаф управления IP54, волоконно-оптическое соединение, стандартные платы (от CH61) O = шкаф управления IP54, волоконно-оптическое соединение, платы с лаковым покрытием (от CH61)
A1	Опциональные платы; каждое гнездо представлено двумя знаками:
A2	A = базовые платы ввода/вывода
00	B = платы расширения ввода/вывода
00	C = платы сетевых интерфейсов
C3	D = специальные платы
=-LIQC	Преобразователь частоты с жидкостным охлаждением, шкафного исполнения
+HXC1	Опция теплообменника для преобразователей частоты шкафного исполнения
	+HXC1 = трубы из нержавеющей стали, 1 насос
	+HXC2 = трубы из нержавеющей стали, 2 насоса
	R02 = Северная Америка
