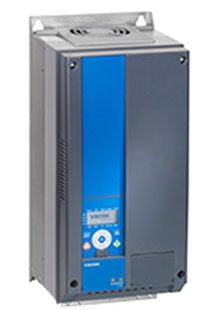

VACON 20
В преобразователе частоты VACON 20 реализовано множество функций и возможностей,
позволяющих вывести управление любым механизмом на совершенно новый
уровень.
Компактный размер в сочетании с широким диапазоном мощностей является
основным, но
не единственным преимуществом VACON 20. Функции встроенного ПЛК,
одни из
самых гибких на рынке, позволяют преобразователю частоты адаптироваться к
любой задаче,
а также помогают пользователю экономить деньги на электроэнергии.
Области применения:
- Насосы и вентиляторы
- Конвейеры
- Упаковочные, обрабатывающие и моющие машины
Напряжение и диапазон мощностей:
1 x 208–240 В ... 0,25–2,2 кВт
3 x 208–240 В ... 0,25–11 кВт
3 x 380–480 В ... 0,37–18,5 кВт
Особенности
и преимущества:
- Поддержка
сетевых интерфейсов
- Копирование
параметров
без
питания от
сети
- Возможность
адаптации
ПО
под требования
заказчика
- Широкий
спектр
мощностей
до 18,5
кВт
- Высокая
производительность и многофункциональность
- Полная
поддержка плат входов/выходов
и
дополнительных плат
- Быстрая
установка
и
настройка
- Дополнительная
плата дросселей для
вариантов
≥ 16A
- Возможность
использования асинхронных двигателей
и
двигателей с постоянными
магнитами
Коды для заказов VACON 20
Заказной код | Обозначение | Мощность, кВт | Ток электродвигателя | Типоразмер | Размеры (ШхВхГ) | Вес, кг | |
In (A) | 1,5xIn (A) | ||||||
Vacon20 3/3 фазы 380-500В (+DLRU+LLRU) | |||||||
135N0507 | VACON0020-3L-0001-4 | 0,37 | 1,3 | 2 | MI1 | 66х160х99 | 0,55 |
135N0509 | VACON0020-3L-0002-4 | 0,55 | 1,9 | 2,9 | MI1 | 66х160х99 | 0,55 |
135N1060 | VACON0020-3L-0003-4 | 0,75 | 2,4 | 3,6 | MI1 | 66х160х99 | 0,55 |
135N0511 | VACON0020-3L-0004-4 | 1,1 | 3,3 | 5 | MI2 | 90х195х102 | 0,7 |
135N1062 | VACON0020-3L-0005-4 | 1,5 | 4,3 | 6,5 | MI2 | 90х195х102 | 0,7 |
135N0567 | VACON0020-3L-0006-4 | 2,2 | 5,6 | 8,4 | MI2 | 90х195х102 | 0,7 |
135N0569 | VACON0020-3L-0008-4 | 3 | 7,6 | 11,4 | MI3 | 100х255х109 | 0,99 |
135N0570 | VACON0020-3L-0009-4 | 4 | 9 | 13,5 | MI3 | 100х255х109 | 0,99 |
135N0571 | VACON0020-3L-0012-4 | 5,5 | 12 | 18 | MI3 | 100х255х109 | 0,99 |
135N0515 | VACON0020-3L-0016-4 | 7,5 | 12 | 24 | MI4 | 165х370х165 | 8 |
135N1063 | VACON0020-3L-0023-4 | 11 | 23 | 34,5 | MI4 | 165х370х165 | 8 |
135N0574 | VACON0020-3L-0031-4 | 15 | 31 | 46,5 | MI5 | 165х414х202 | 10 |
135N0575 | VACON0020-3L-0038-4 | 18,5 | 38 | 57 | MI5 | 165х414х202 | 10 |
Vacon20 3/3 фазы 380-500В (+EMC2+QPES+DLRU+LLRU) | |||||||
135N0508 | VACON0020-3L-0001-4 | 0,37 | 1,3 | 2 | MI1 | 160х98х65 | 0,5 |
135N0510 | VACON0020-3L-0002-4 | 0,55 | 1,9 | 2,9 | MI1 | 160х98х65 | 0,5 |
135N1129 | VACON0020-3L-0003-4 | 0,75 | 2,4 | 3,6 | MI1 | 160х98х65 | 0,5 |
135N0512 | VACON0020-3L-0004-4 | 1,1 | 3,3 | 5 | MI2 | 195х101х90 | 0,7 |
135N0859 | VACON0020-3L-0005-4 | 1,5 | 4,3 | 6,5 | MI2 | 195х101х90 | 0,7 |
135N0568 | VACON0020-3L-0006-4 | 2,2 | 5,6 | 8,4 | MI2 | 195х101х90 | 0,7 |
135N0513 | VACON0020-3L-0008-4 | 3 | 7,6 | 11,4 | MI3 | 254х108х100 | 1 |
135N0514 | VACON0020-3L-0009-4 | 4 | 9 | 13,5 | MI3 | 254х108х100 | 1 |
135N0572 | VACON0020-3L-0012-4 | 5,5 | 12 | 18 | MI3 | 254х108х100 | 1 |
135N0573 | VACON0020-3L-0016-4 | 7,5 | 16 | MI4 | 370х165х165 | 8 | |
135N1738 | VACON0020-3L-0023-4 | 11 | 23 | MI4 | 370х165х165 | 8 | |
135N0516 | VACON0020-3L-0031-4 | 15 | 31 | MI5 | 414х202х165 | 10 | |
135N0517 | VACON0020-3L-0038-4 | 18,5 | 38 | MI5 | 414х202х165 | 10 |
Адаптация ПО VACON 20
VACON Programming
Продукция серии VACON 20 имеет встроенные функции ПЛК и программные инструменты в соответствии с IEC611131-3. Поставляемый по заказу программный инструмент позволяет пользователю модифицировать программное обеспечение преобразователя частоты путем редактирования логики или создавать совершенно новое ПО. Список параметров и настройки по умолчанию редактируются с помощью отдельного инструмента.Интерфейс связи с ПК и копирование параметров

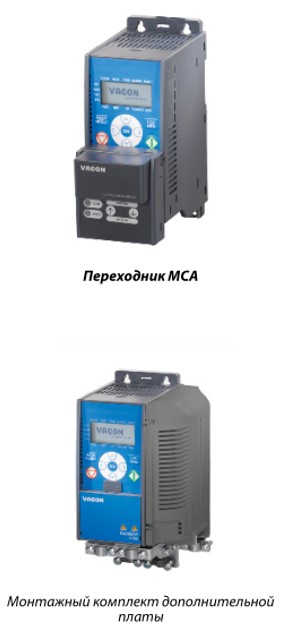

Интеллектуальное подключаемое устройство MCA (Micro Communications Adapter) обеспечивает копирование параметров преобразователей частоты VACON 10 и VACON 20.Копирование параметров без подключения сетевого питания.
Возможность загрузки настроек с ПК непосредственно на MCA без использования преобразователя частоты.
Аппаратный интерфейс для подключения ПК к преобразователю частоты В VACON 20 Cold Plate. Копирование параметров осуществляется с ручной клавиатуры.
